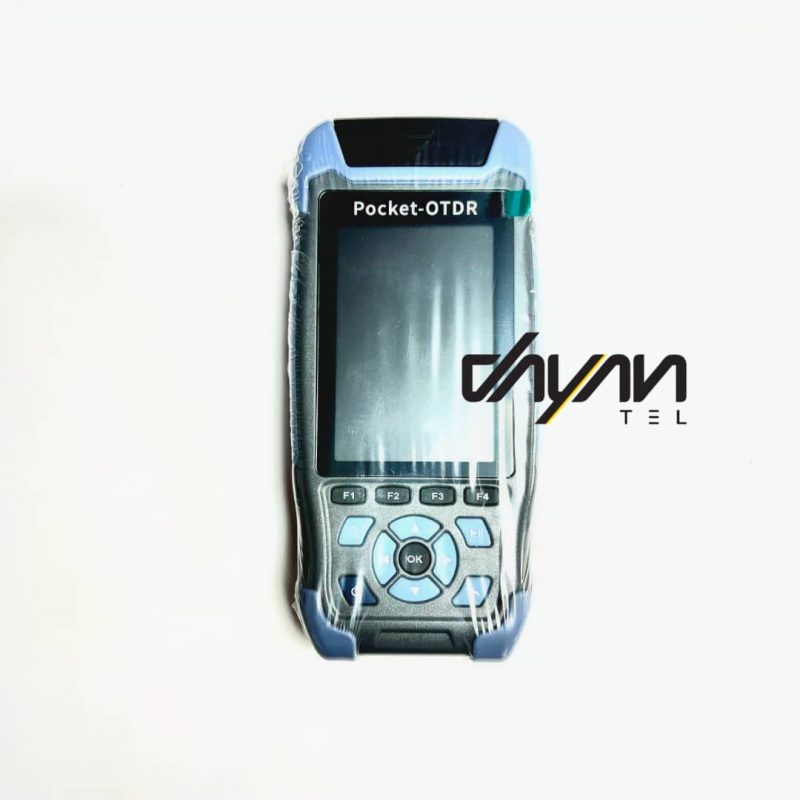

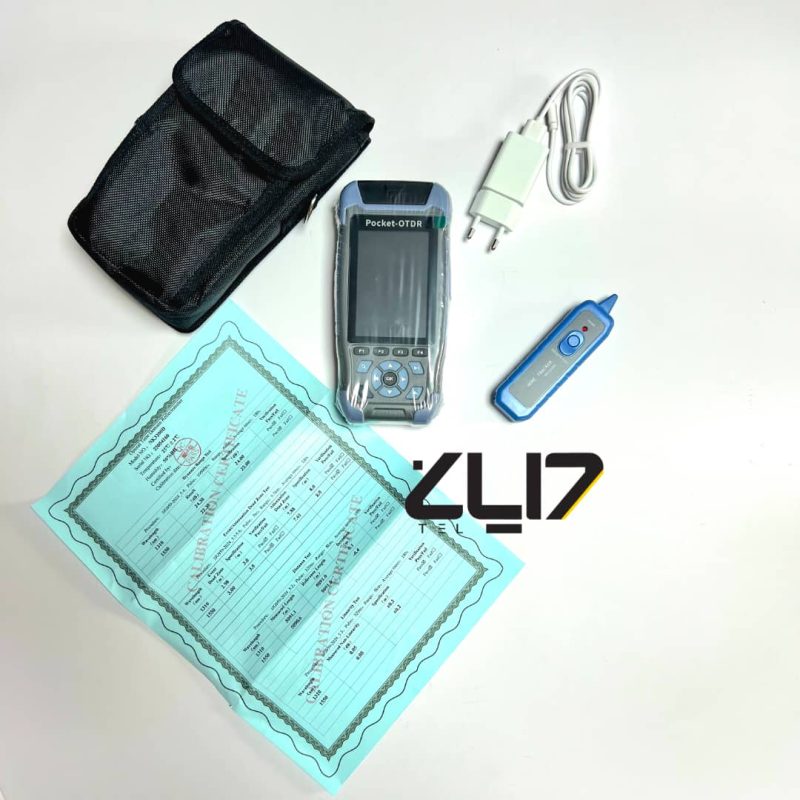

دستگاه OTDR Novker فیبر نوری مدل NK3200D یکی از ابزارهای دقیق و قابل اعتماد برای تست، عیب‌یابی و تحلیل شبکه‌های فیبر نوری در پروژه‌های FTTH و FTTx است. این دستگاه از جدیدترین فناوری اندازه‌گیری بازتاب نوری (Optical Time Domain Reflectometry) بهره می‌برد و به کاربران این امکان را می‌دهد تا با دقت بالا نقاط شکست، تلفات و اسپلیس‌های موجود در مسیر فیبر را شناسایی کنند.
🔸 طراحی کاربردی و چندمنظوره
NK3200D با بدنه‌ای جمع‌وجور و مقاوم طراحی شده تا در شرایط سخت محیطی، حمل و استفاده آسانی داشته باشد. وزن پایین (حدود ۳۶۰ گرم) و ابعاد کوچک آن باعث می‌شود تکنسین‌ها بتوانند آن را در سایت‌های نصب فیبر بدون دردسر استفاده کنند. نمایشگر رنگی ۳.۵ اینچی (غیر لمسی)، وضوح بالایی دارد و در محیط‌های پرنور نیز خوانایی مناسبی ارائه می‌دهد.
🔸 داینامیک رنج واقعی (مطابق دیتاشیت)
مطابق با دیتاشیت رسمی Novker، دامنه دینامیکی (Dynamic Range) برای این مدل برابر است با:
-
۲۴ دسی‌بل در طول موج ۱۳۱۰ نانومتر
-
۲۲ دسی‌بل در طول موج ۱۵۵۰ نانومتر
این میزان داینامیک رنج نشان می‌دهد که NK3200D برای لینک‌هایی تا حدود ۶۰ کیلومتر (در شرایط بهینه) مناسب است. دقت اندازه‌گیری بالا و نسبت سیگنال به نویز مناسب، آن را به گزینه‌ای ایده‌آل برای پروژه‌های FTTx و شبکه‌های شهری تبدیل کرده است.
🔸 قابلیت‌های اندازه‌گیری پیشرفته
دستگاه NK3200D تنها یک OTDR ساده نیست؛ بلکه یک ابزار چندکاره است که چند ماژول کلیدی را در خود جای داده:
-
OTDR برای ترسیم دقیق مسیر فیبر و نمایش تلفات در نقاط مختلف
-
VFL (Visual Fault Locator) جهت تشخیص بصری نقاط شکست یا خمیدگی نزدیک
-
OPM (Optical Power Meter) برای اندازه‌گیری توان نوری
-
OLS (Optical Light Source) جهت تست افت توان (Loss Test)
ترکیب این چهار قابلیت در یک دستگاه باعث می‌شود تکنسین‌ها نیازی به حمل چندین ابزار جداگانه نداشته باشند.
🔸 سیستم تحلیل هوشمند Event Map
با قابلیت Event Map، دستگاه به‌صورت خودکار نقاط کلیدی نظیر اسپلیس‌ها، کانکتورها و شکست‌ها را شناسایی کرده و در قالب یک جدول رویداد (Event Table) نمایش می‌دهد. این ویژگی باعث صرفه‌جویی چشمگیر در زمان تحلیل نتایج می‌شود و دقت گزارش‌دهی را افزایش می‌دهد.
🔸 عملکرد نرم‌افزاری و انتقال داده
NK3200D قابلیت ذخیره‌سازی فایل‌های .SOR را دارد که استاندارد جهانی فرمت OTDR است. این فایل‌ها را می‌توان به کمک نرم‌افزار Mini-OTDR Client تحلیل، ذخیره و پرینت کرد.
اتصال از طریق USB انجام می‌شود و کاربر می‌تواند نتایج را به رایانه انتقال دهد. این نرم‌افزار امکان تولید گزارش‌های حرفه‌ای و مقایسه چندین تست را فراهم می‌کند.
🔸 امکانات جانبی و قابلیت تستر شبکه

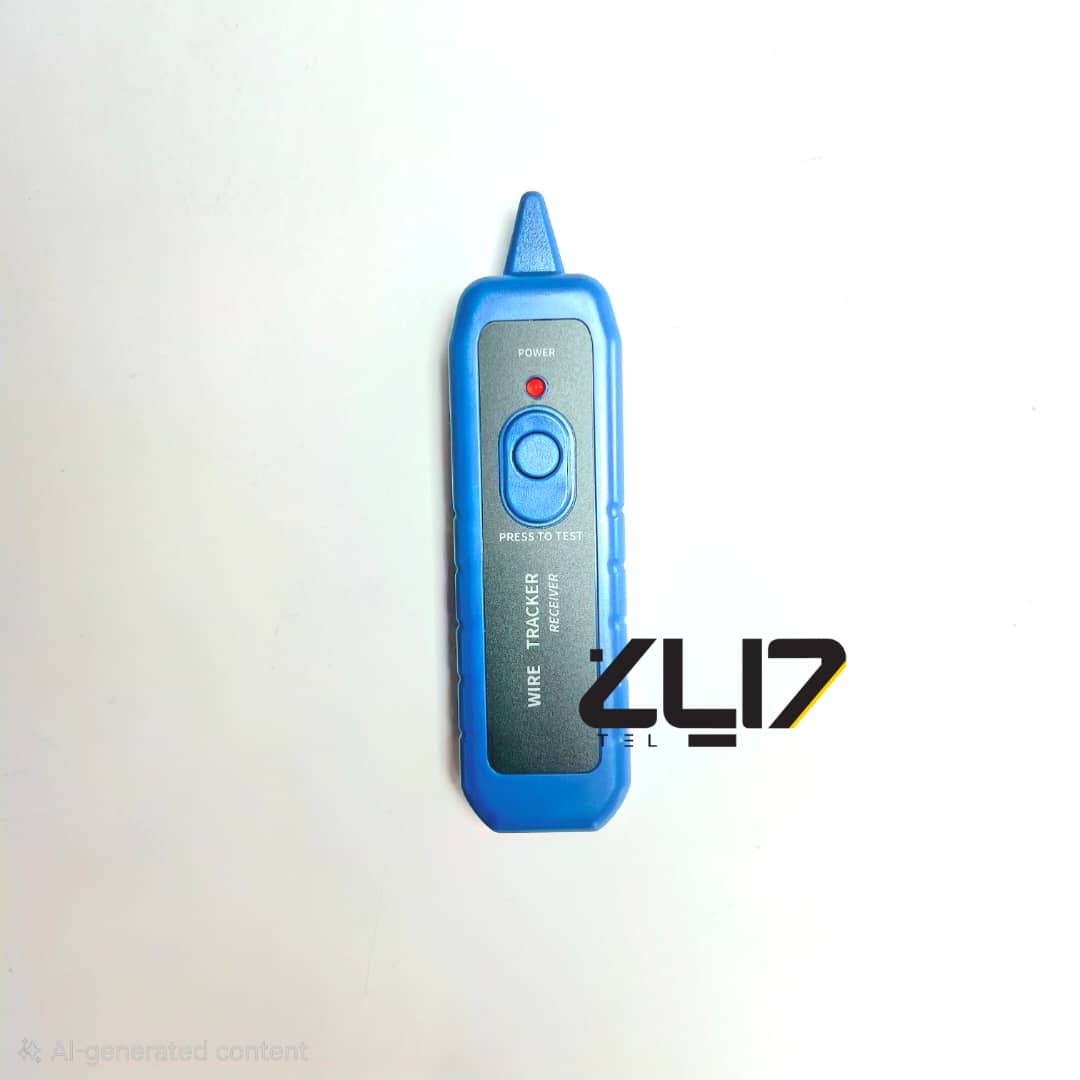

در برخی نسخه‌های NK3200D قابلیت Cable Sequence و Cable Tracker نیز تعبیه شده که به کاربر کمک می‌کند توالی تارها را در کابل چندتایی تشخیص دهد و مطمئن شود هر تار به‌درستی در مقصد متصل شده است.
همچنین، NK3200D در حالت‌های خاص به‌عنوان تستر شبکه نوری برای بررسی توان عبوری، شناسایی مسیر و صحت فیبر مورد استفاده قرار می‌گیرد که در پروژه‌های FTTx و نصب PON کاربردی است.
🔸 باتری و دوام کاری
این دستگاه دارای باتری لیتیوم پلیمری ۳.۷ ولت با ظرفیت ۴۰۰۰ میلی‌آمپر ساعت است که با هر بار شارژ کامل، برای چند ساعت استفاده‌ی مداوم در محیط میدانی کافی است. شارژ دستگاه از طریق درگاه DC یا USB انجام می‌شود و نشانگر وضعیت باتری در صفحه‌نمایش قابل مشاهده است.
🔸 دمای کاری و دوام فیزیکی
NK3200D برای کار در شرایط محیطی متنوع طراحی شده و در بازه دمایی منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد عملکرد پایدار دارد. بدنه پلاستیکی مقاوم آن از ضربه‌گیر لاستیکی بهره می‌برد تا در برابر افتادن‌های احتمالی محافظت شود.
🔸 فرمت خروجی و گزارش‌دهی
خروجی تست‌ها به‌صورت فایل‌های استاندارد .SOR ذخیره می‌شود که می‌توان آن‌ها را در نرم‌افزارهای مختلف OTDR تحلیل کرد. علاوه بر این، دستگاه قابلیت تولید گزارش خودکار دارد که در پروژه‌های مستندسازی فیبر نوری بسیار مفید است.
🔸 جمع‌بندی
اگر به دنبال یک OTDR سبک، دقیق، با امکانات چندگانه و مناسب برای تست فیبرهای FTTx و شهری هستید، مدل Novker NK3200D یکی از بهترین گزینه‌ها در رده اقتصادی-حرفه‌ای است. این دستگاه به‌ویژه برای نصابان، پیمانکاران مخابراتی و کارشناسان تست شبکه‌های نوری طراحی شده است.
| مشخصه | مشخصات |
|---|---|
| مدل | NK3200D (Novker) |
| طول‌موج | 1310 nm / 1550 nm ±20 nm |
| داینامیک رنج | 24 dB (1310 nm) / 22 dB (1550 nm). :contentReference[oaicite:25]{index=25} |
| بازه اندازه‌گیری | ≈ 500 m – 60 km (بسته به تنظیمات پالس و شرایط فیبر). :contentReference[oaicite:26]{index=26} |
| پهنای پالس | 3 ns – 10 µs (قابل تنظیم) |
| Event Dead Zone | ≈ 3 m (typical). :contentReference[oaicite:27]{index=27} |
| Attenuation Dead Zone | ≈ 8 m (typical). :contentReference[oaicite:28]{index=28} |
| صفحه‌نمایش | 3.5″ رنگی LCD (غیر لمسی). :contentReference[oaicite:29]{index=29} |
| فرمت خروجی | .SOR (استاندارد OTDR) |
| اتصالات | FC/UPC (قابل تبدیل به SC/ST با آداپتور) |
| قابلیت‌های یکپارچه | OTDR, VFL, OPM, OLS, Event Map, Cable Sequence |
| باتری | 3.7V, 4000 mAh Li-polymer |
| مدت‌زمان کارکرد | عملی: وابسته به شرایط؛ دیتاشیت برای باتری مشخصات پایه را ذکر می‌کند |
| دمای کاری | -10°C تا +50°C |
| ابعاد | 173 × 82 × 37 mm (approx.) |
| وزن | ≈ 0.36 kg (بدون لوازم جانبی) |
